Панель AUR 100.4 3,0 м — чертежи DIY для загона КРС

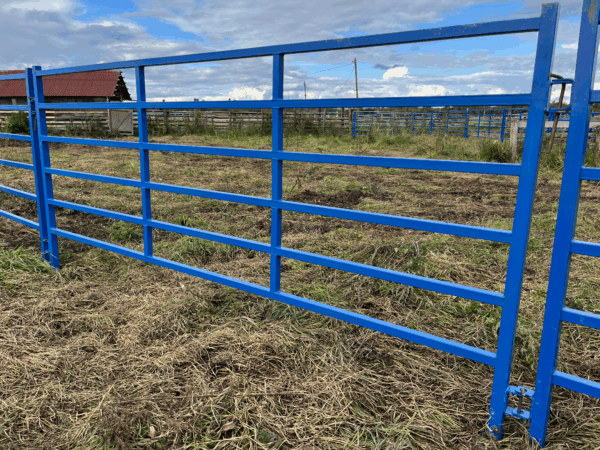

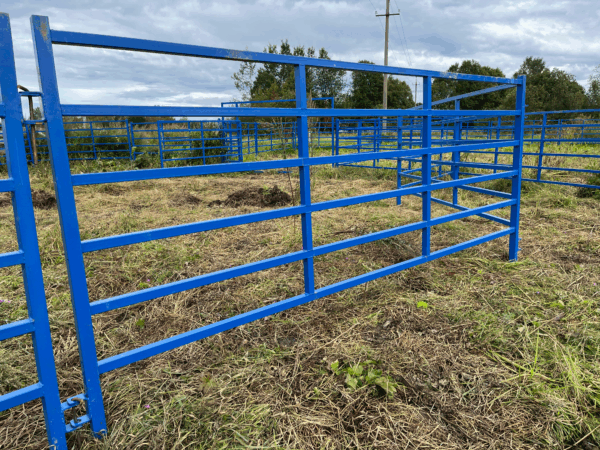

Панель AUR 100.4 «Рабочая лошадка» панельного загона: понятная геометрия, доступный прокат, удобная сварка. В проекте заложены стойки из 50×50×2, горизонтали из 40×40×2, усиливающие пластины 6 мм и заглушки 50×50. В чертежах указаны сборочные размеры и технологические примечания (включая требование: «сварной шов между труб — делать по кругу»). Ключевые размеры (из листа «Сборочные размеры») Длина по раме (наружная): 3000 мм; чистый пролет: 2910 мм. Высота панели: ~1656 мм (стойки 50×50×2 длиной 1650 мм). Шаг между горизонталями: 250 мм × 5 интервалов (рабочая «сеточка»). Нижний просвет от земли: 160 мм (для стока и чистки). Панель рассчитана на сборку обычной сваркой: без экзотики и танцев с бубном — только ровная подгонка, швы по кругу, и порядок. Что входит в скачиваемый архив PDF, 9 листов A4: Содержание; 2) Ведомость материалов (BOM); 3) Нумерация деталей; Сборочные размеры; 5) C-01; 6) C-02; 7) C-03; 8) C-04; 9) C-05. Использование чертежей разрешено только для собственного строительства и эксплуатации на своём хозяйстве. Запрещены копирование/передача материалов, а также изготовление панелей для продажи/обмена/дарения третьим лицам без письменного согласования с правообладателем (ООО «Кэттл Эксперт»). Материалы защищены авторским правом.
