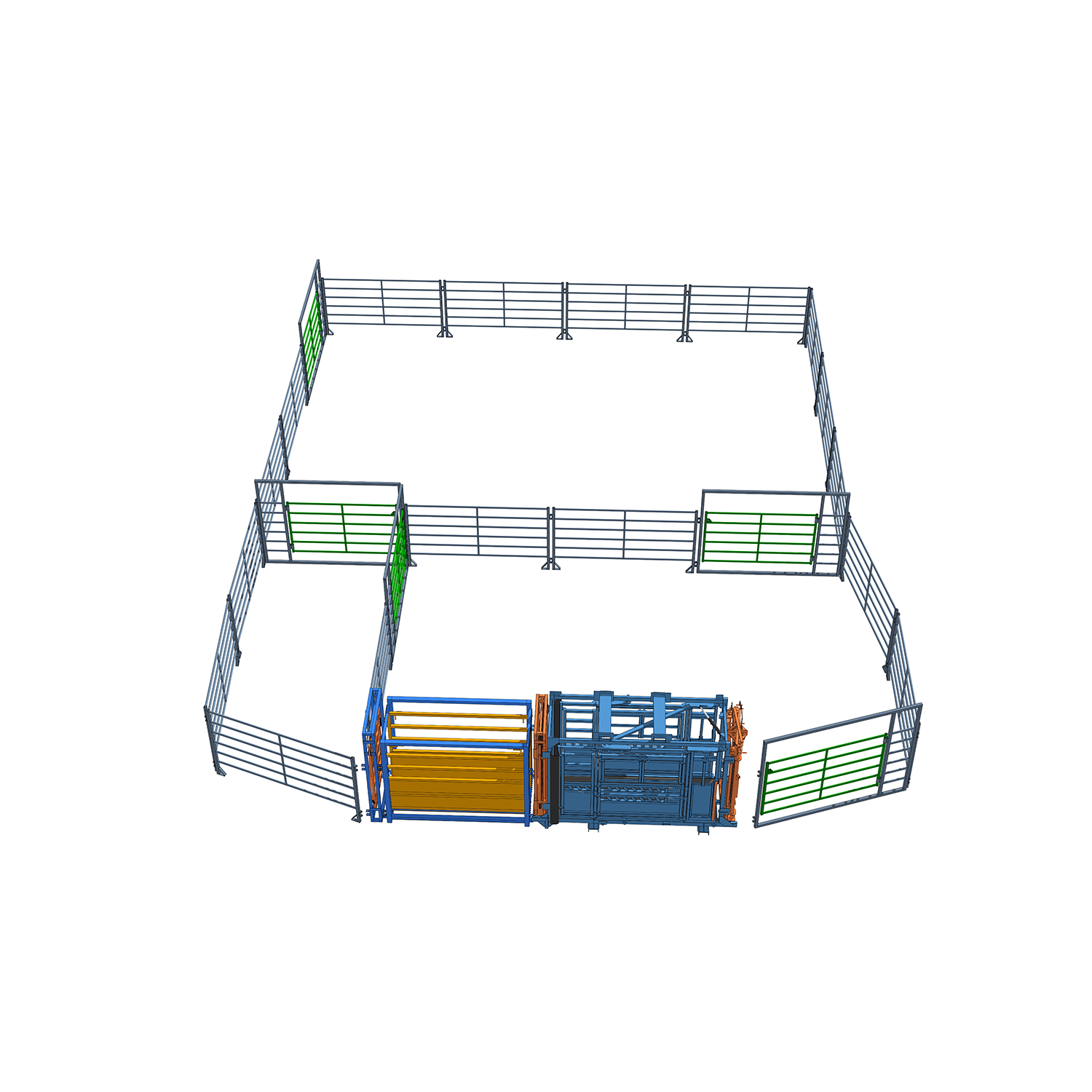

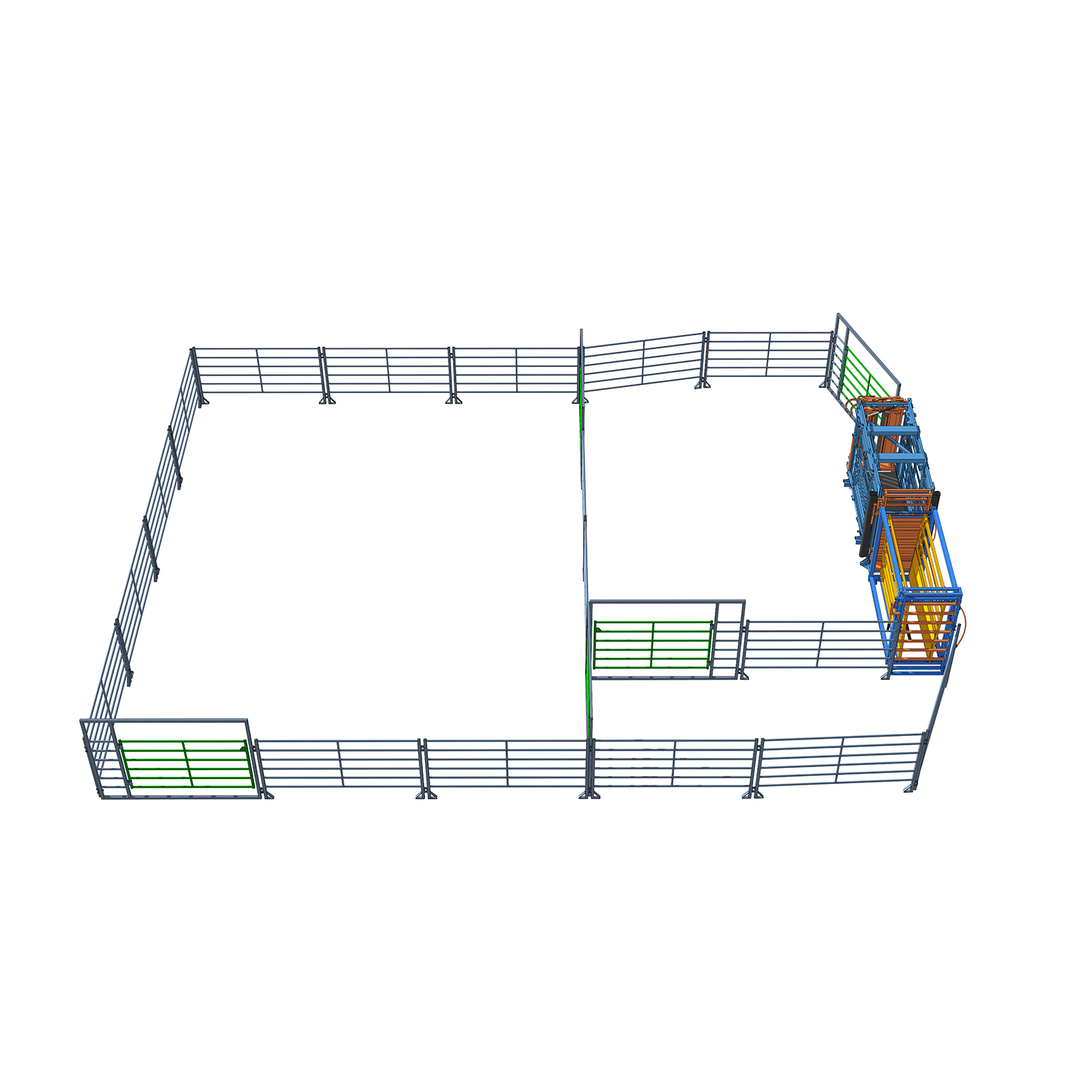

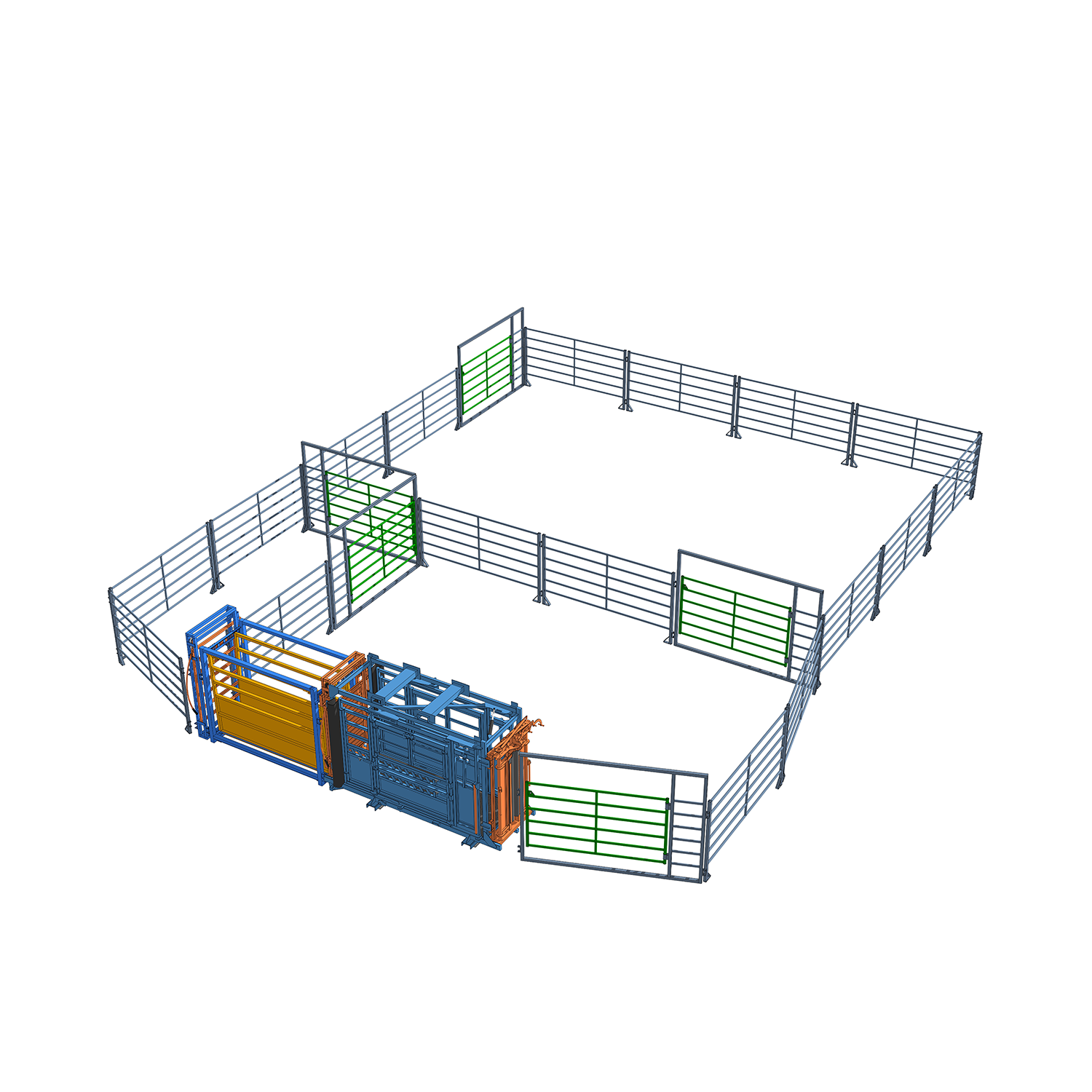

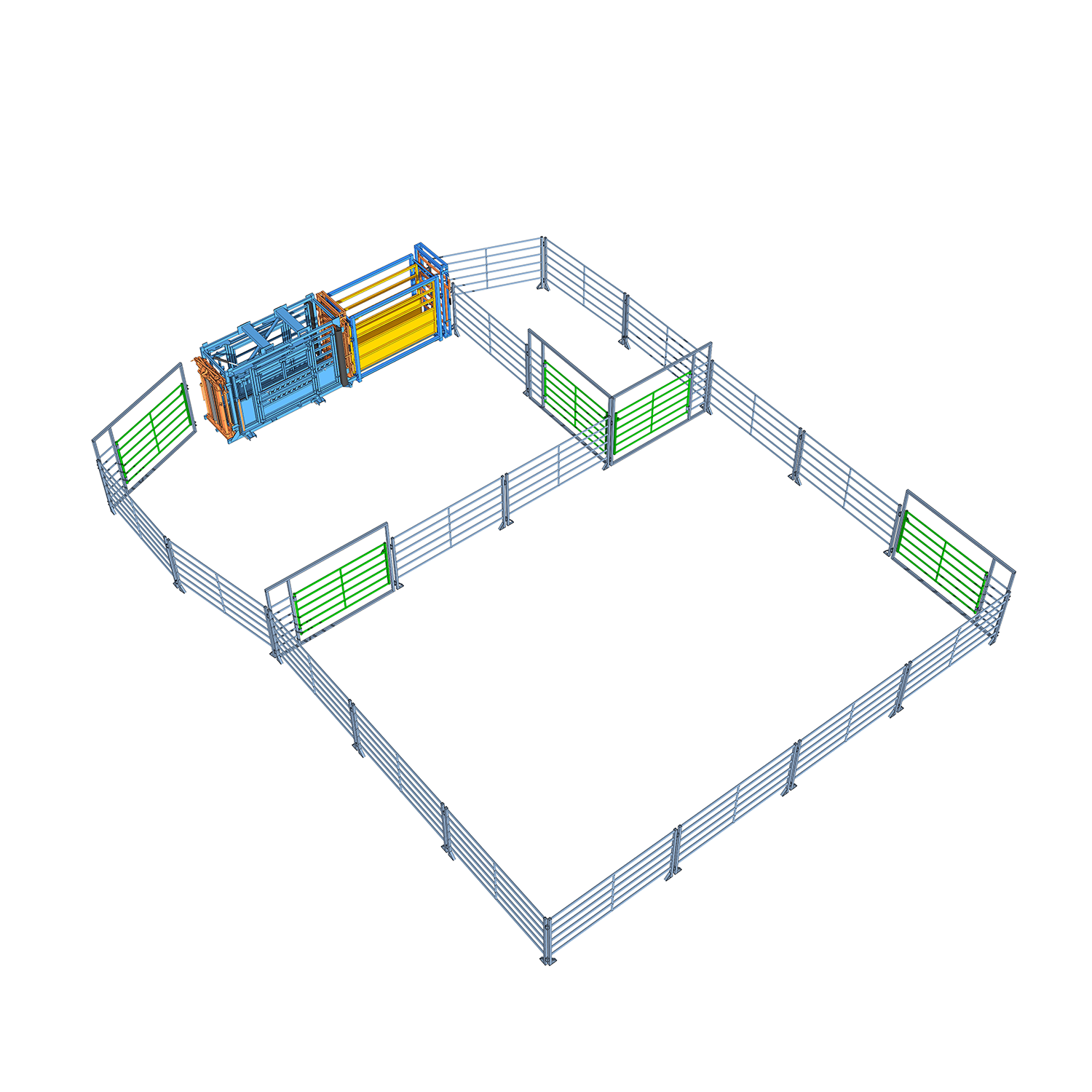

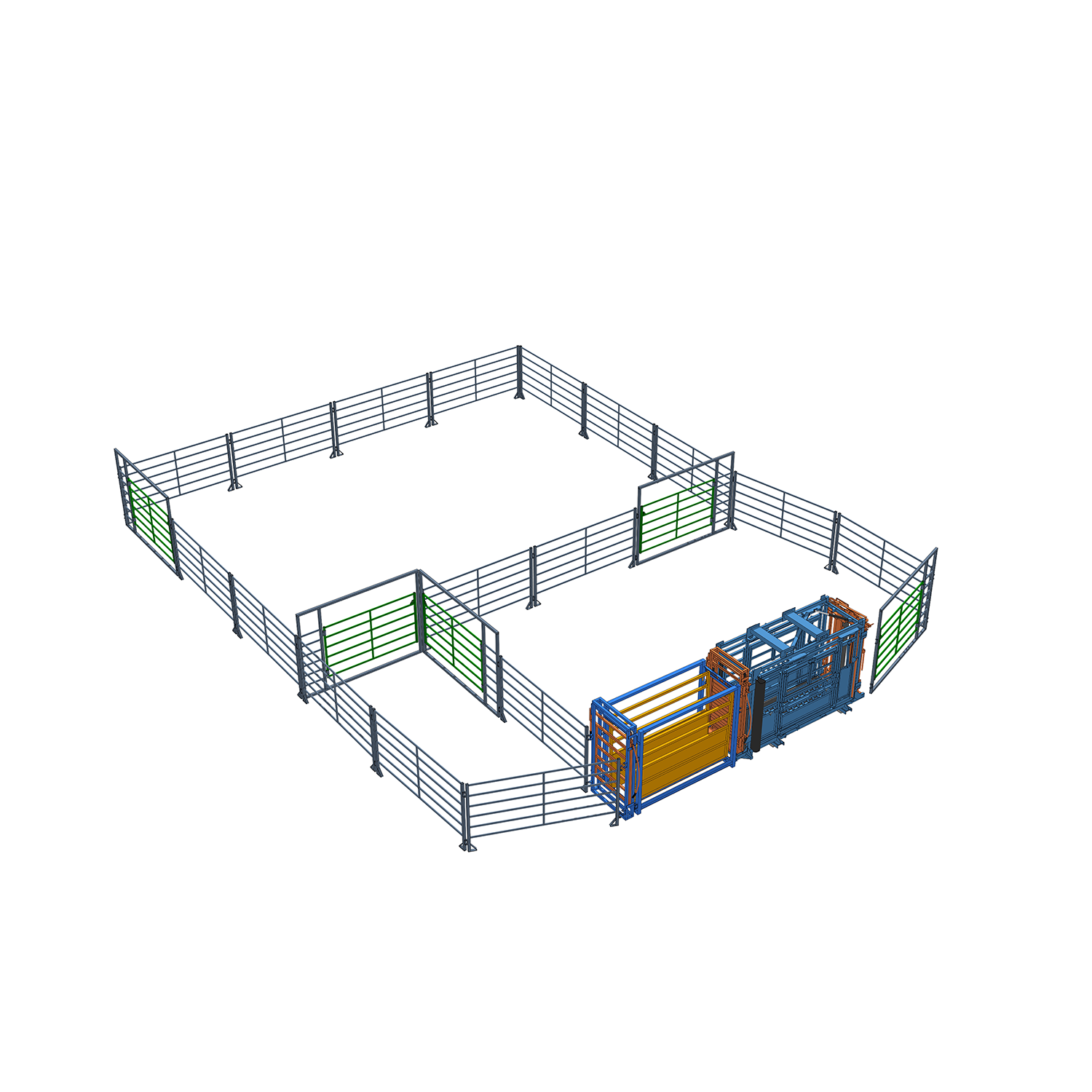

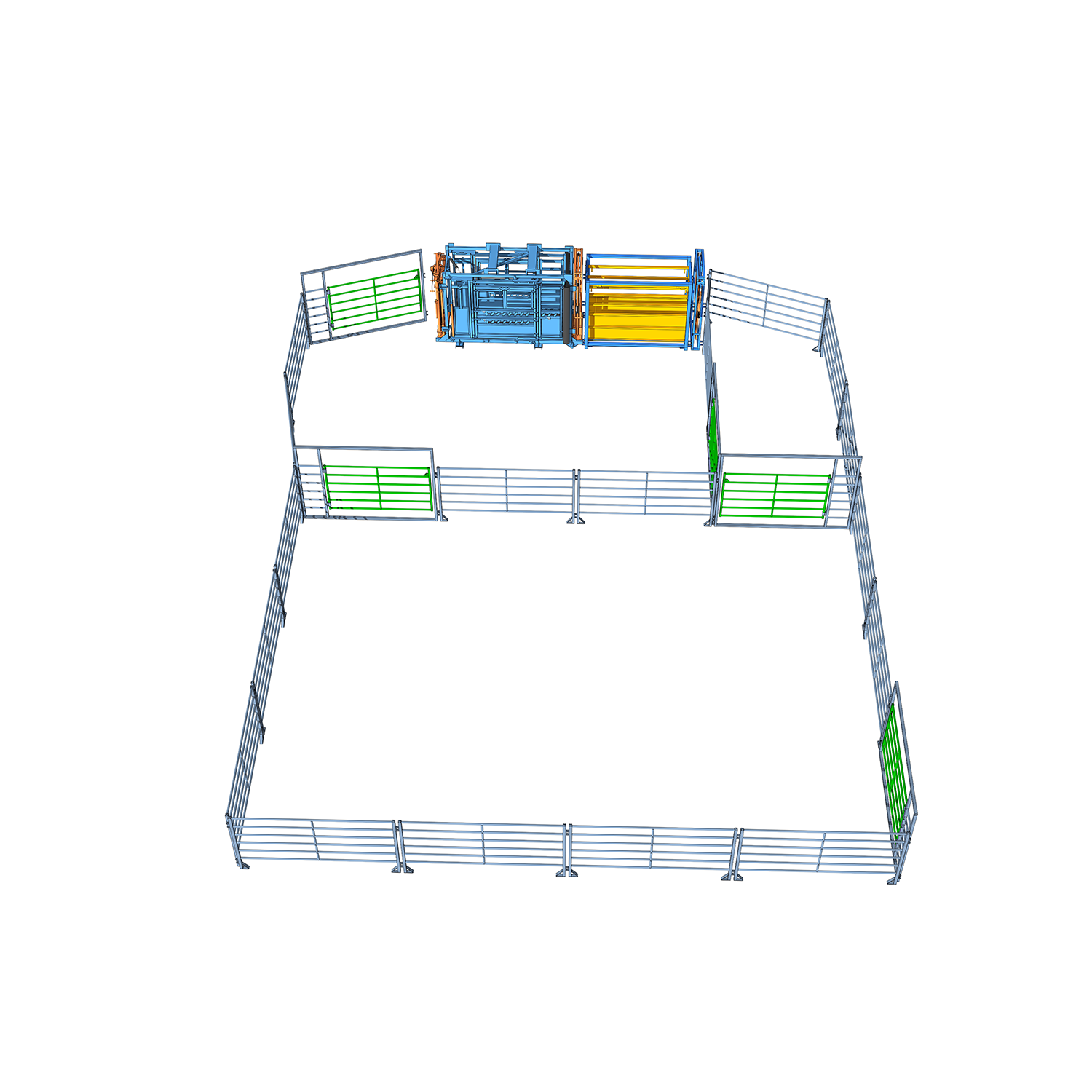

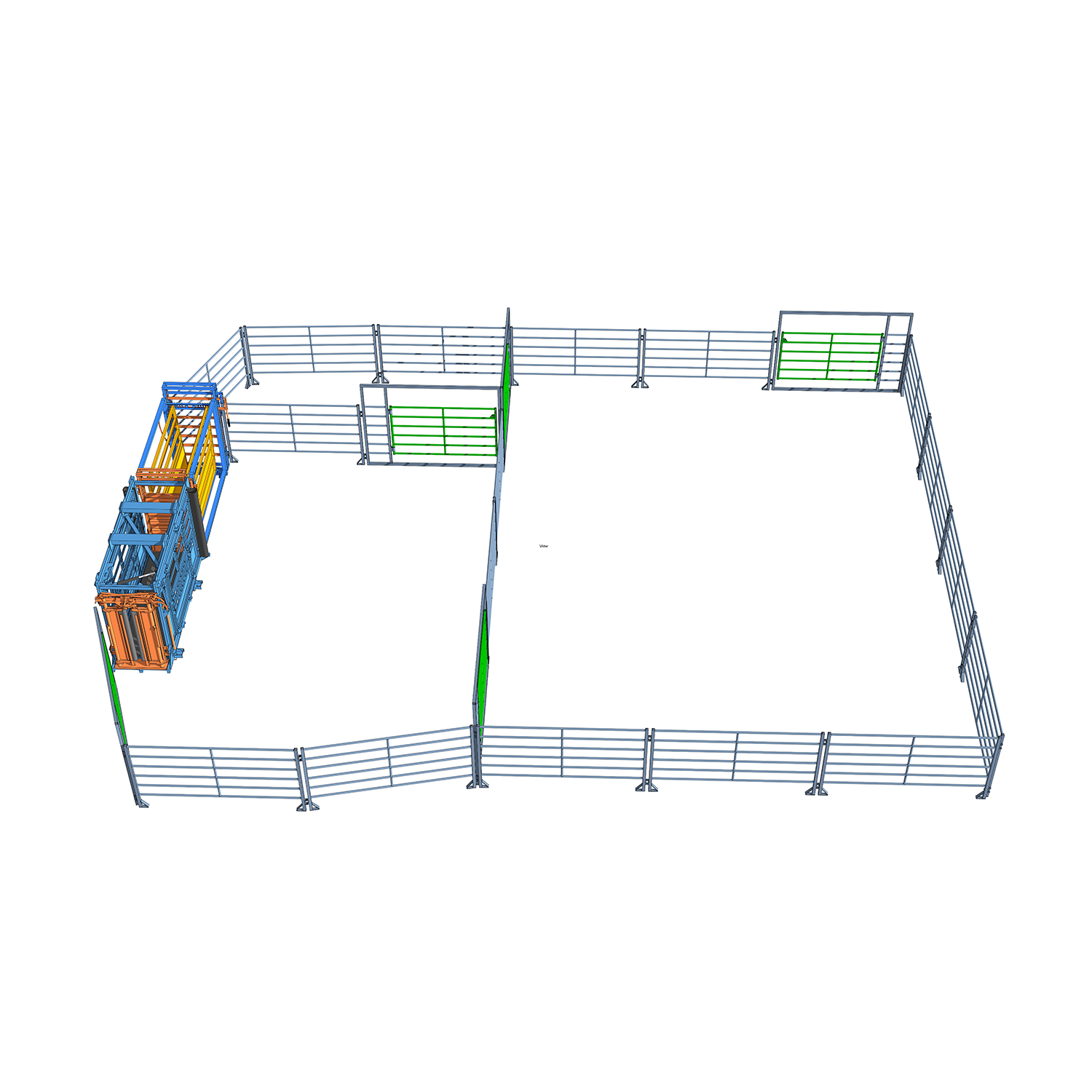

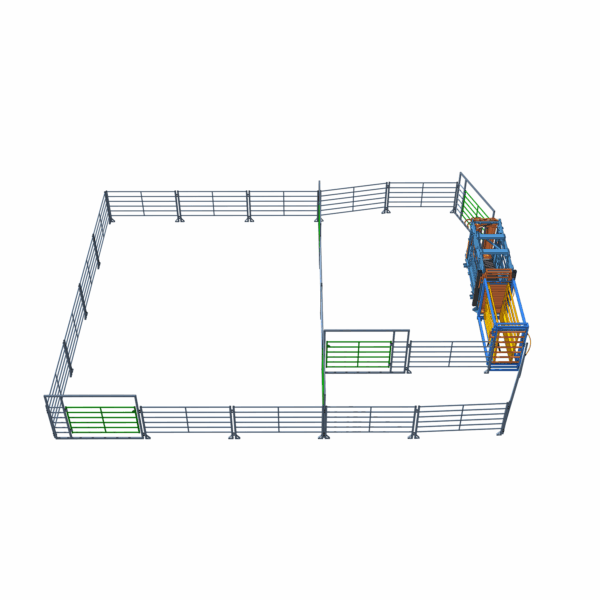

Загон A-50 — мобильный панельный загон для 50 коров

Загон A-50 — компактная конфигурация для ежедневных операций: вакцинация, чипирование, взвешивание, отбор и сортировка. Входные ворота можно ставить в любой точке внешней границы, на выходе предусмотрена сортировка в два направления. Вместимость считается по площади: ≈2 м² на голову (ориентир для коровы ~450 кг). Комфортно 55, максимум до 80 голов — зависит от породы, массы и темперамента.

Габариты и площади (сборка A-50 из руководства)

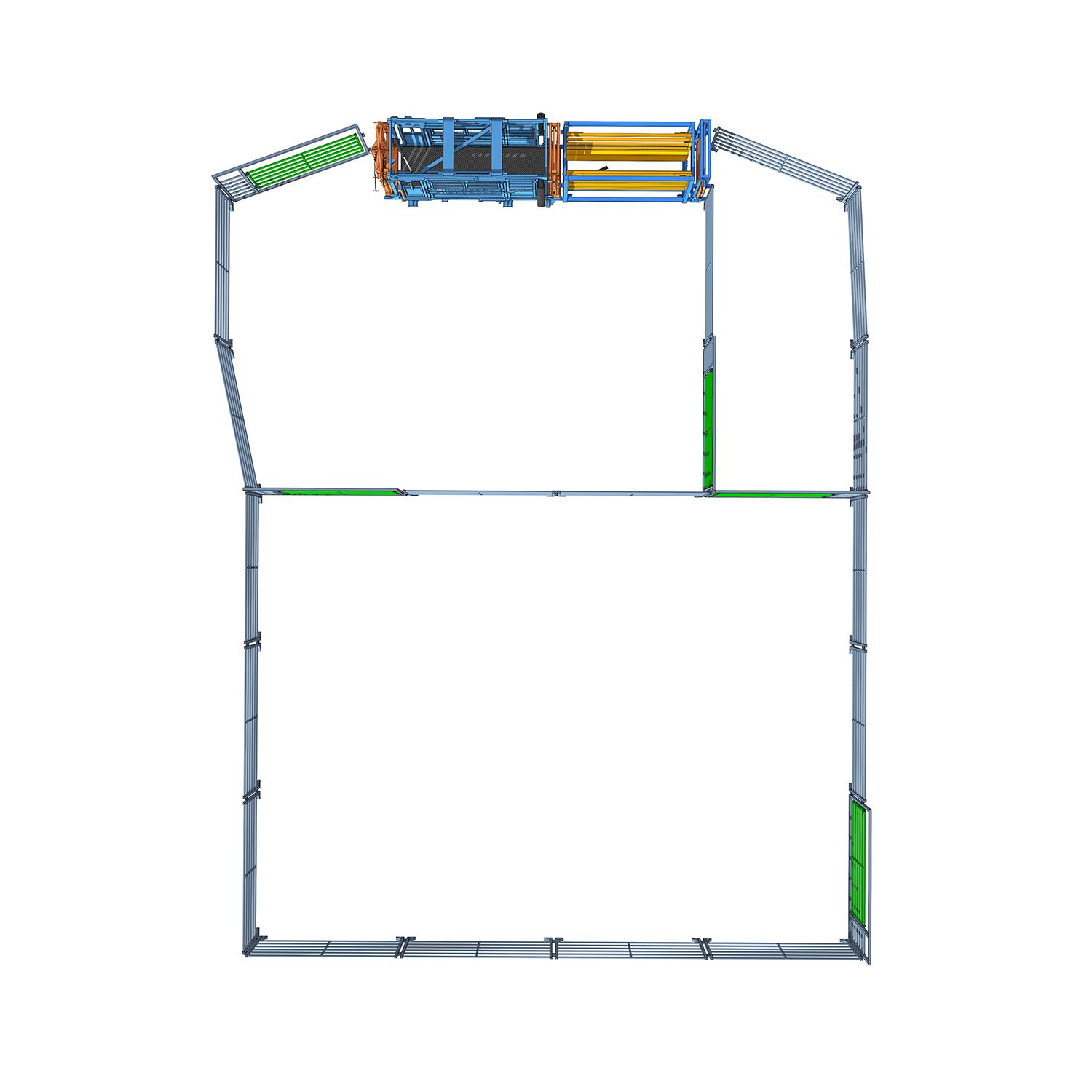

• Внешний периметр загона: ≈16,2 м × 12,7 м (референс из плана сборки).
• Рабочая сторона коридора: ≈9,0 м (по схеме сборки).
• Загон предварительного содержания: ~115 м² (ориентир на ~55 голов).
• Сортировочный загон: ~55 м² (ориентир на ~25 голов).

Примечание: фактические размеры/углы зависят от применяемых панелей и раскладки на площадке.

Комплектация А-50 (BOM из спецификации)

• Панели: PNL-3.0 — 3,0 м, 17 шт.
• Ворота: FG-2.5-3.0 — створка 2,5 м / рама 3,0 м, 5 шт.
• Оборудование:

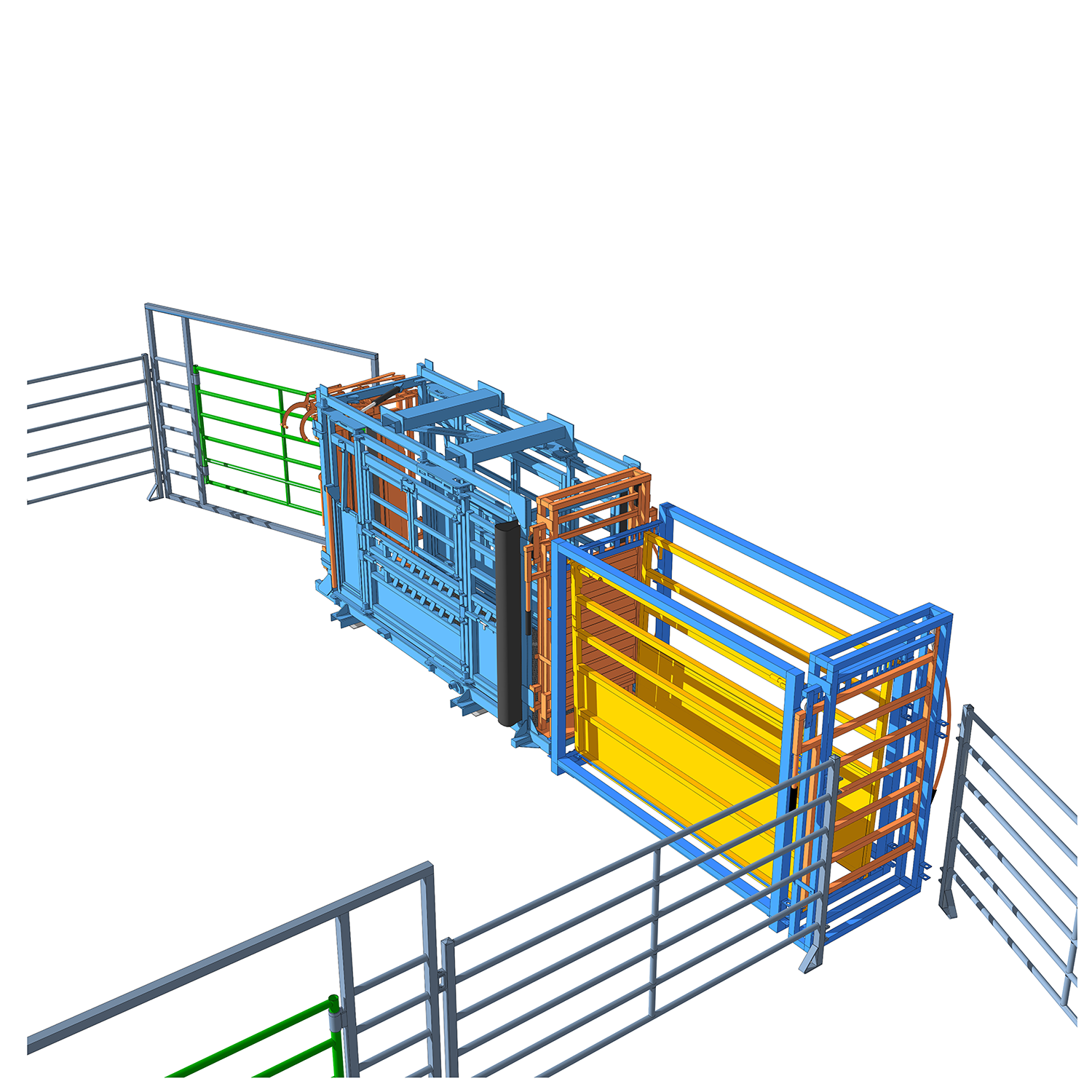

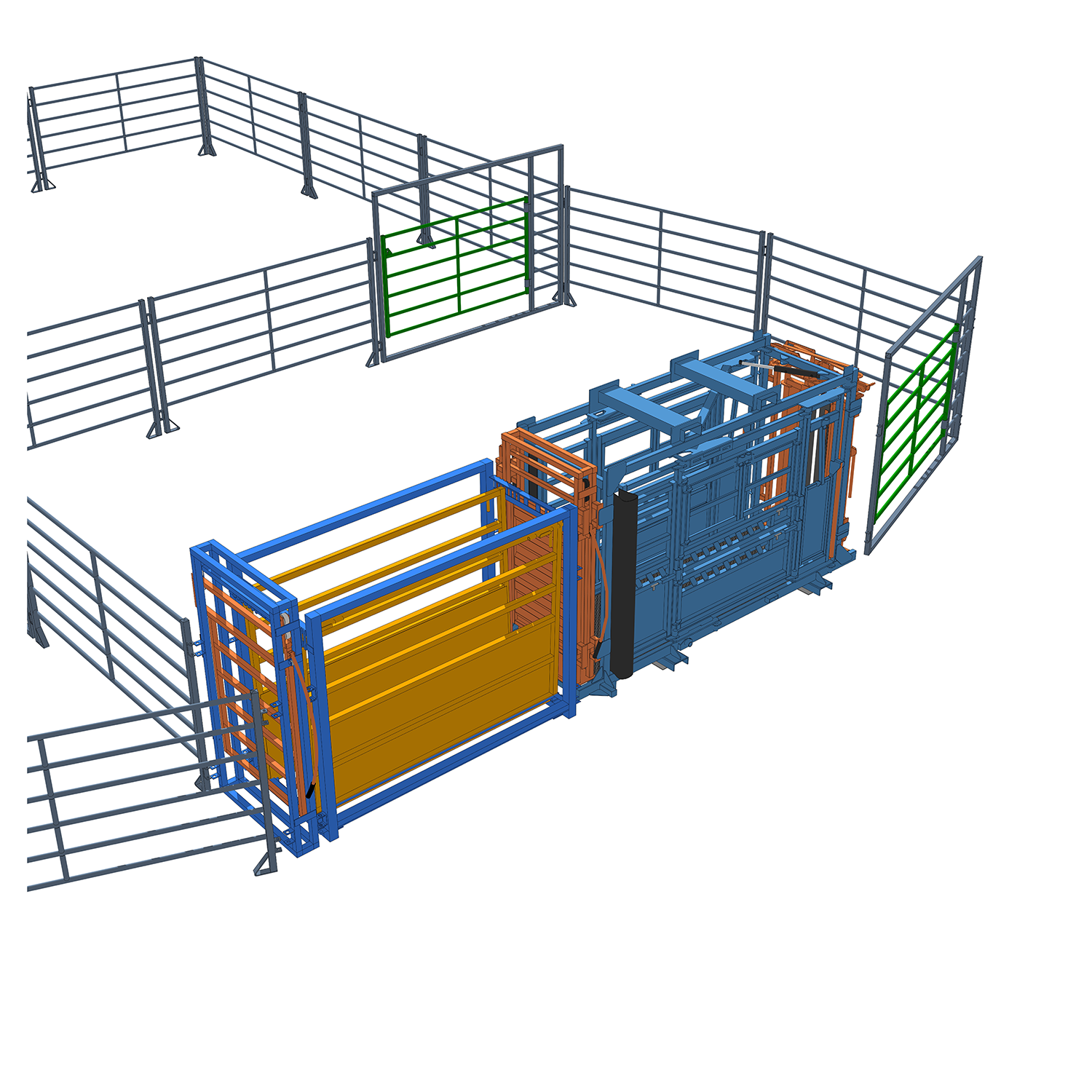

  • AUR 340 — раздвижные ворота коридора — 1 шт.
  • AUR 341 — прогон 2,5 м — 1 шт.
  • AUR 860 — станок — 1 шт.

Ключевые преимущества

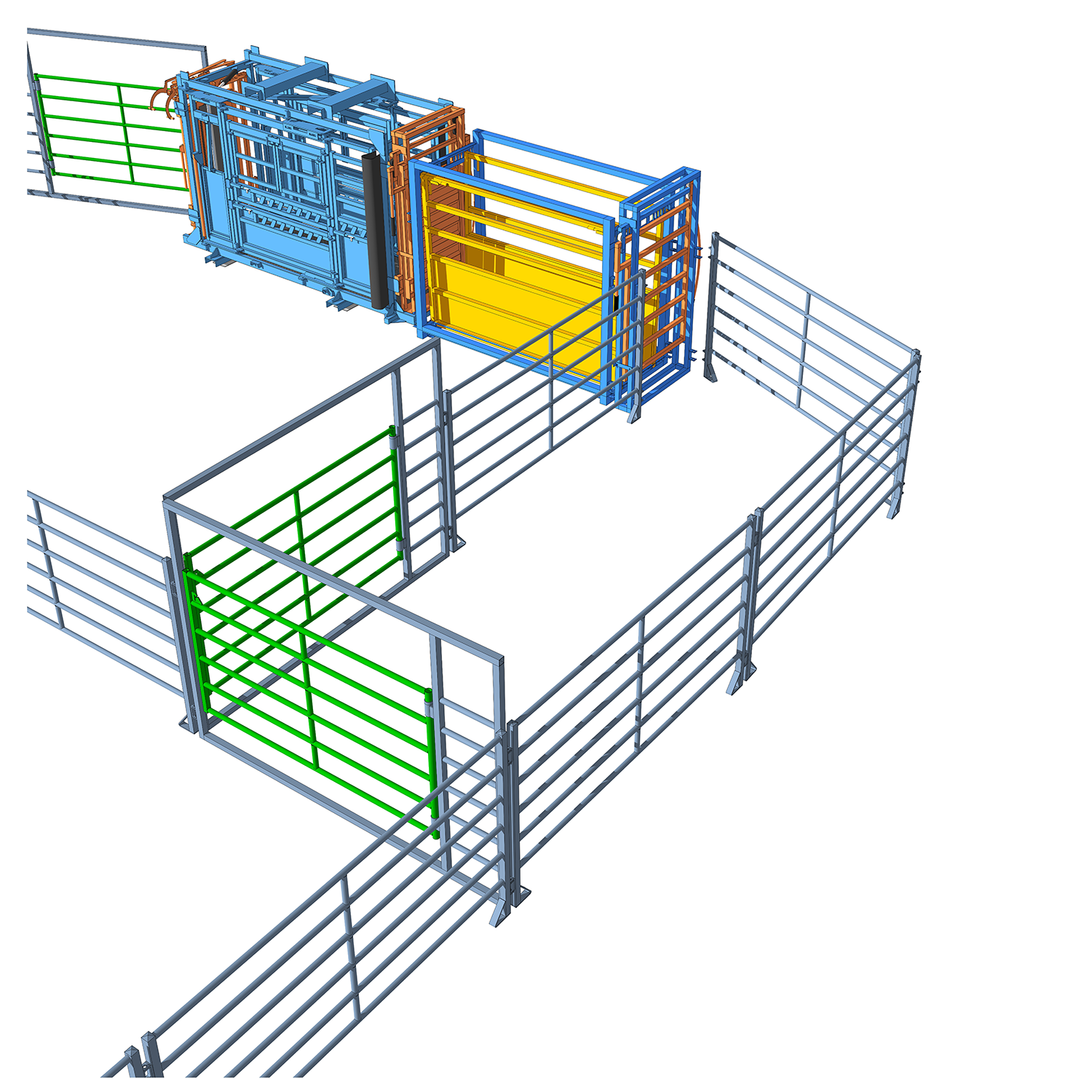

• 2-направленная сортировка с выхода рабочего коридора.
• Свободная установка входных ворот по периметру — удобно под площадку/рельеф.
• Модульность: просто наращиваете панели и получаете больше места и сценариев работы.
• Передвижная система: быстрая сборка/разборка и транспортировка между участками.

Безопасность и эксплуатация

• Рассчитывайте вместимость по 2 м²/голову, не перегружайте секции.
• Следите за «карманами» и острыми углами при изменении раскладки.
• Корректируйте ширину проходов под молодняк/быков.

Чертежи и инженерно-строительная концепция предоставляются только для собственного строительства и использования на своём хозяйстве. Запрещены копирование, передача третьим лицам и любое производство с целью продажи/обмена/дарения без письменного согласования с ООО «Кэттл Эксперт». Материалы защищены авторским правом. Добавьте этот блок в карточку, если продаёте именно PDF/проект.
